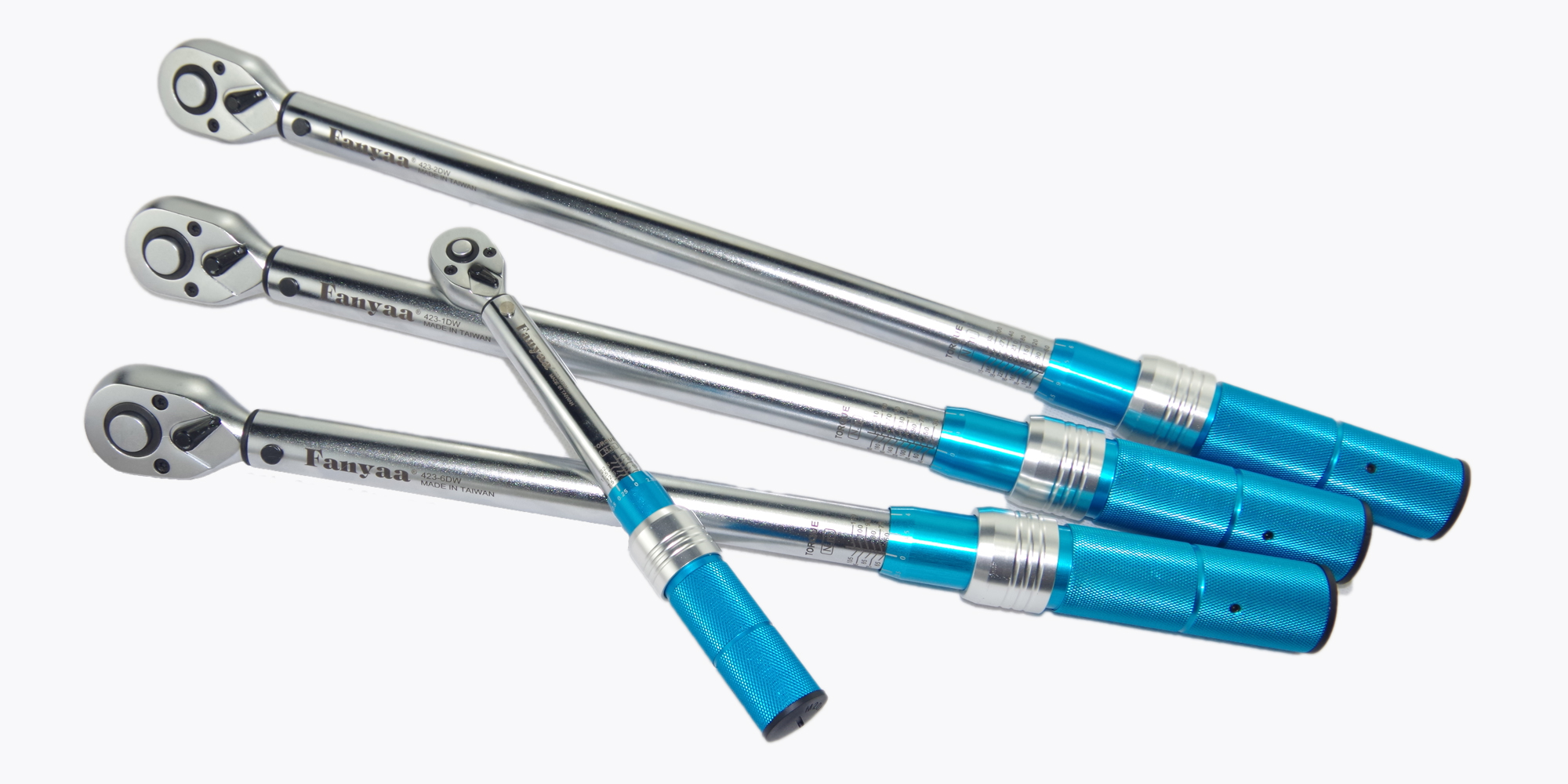

专业扭力扳手
特点
专业应用
大范围选择.
扭矩误差 ±4%
5° 齿轮啮合 (72 齿).
可顺时针和逆时针测试扭矩.
质量符合 DIN ISO 6789 & ASME B107.14M-1994.
具有预设扭矩数值和声响装置。当紧固件的拧紧扭矩达到预设数值时，能自动发出讯号“卡嗒”（click）的一声，同时伴有明显的手感振动，提示完成工作。解除作用力后，扳手各相关零件能自动复位。
规格
|
型号
|
方形驱动
|
扭力范围
|
L(mm)
|
g
|
把/箱
|
|
Nm
|
|
TW-223-1DW
|
1/4"
|
5~25
|
240
|
380
|
24
|
|
TW-323-1DW
|
3/8"
|
5~25
|
240
|
385
|
24
|
|
TW-323-2DW
|
3/8"
|
10~60
|
420
|
595
|
24
|
|
TW-323-3DW
|
3/8"
|
10~110
|
475
|
830
|
24
|
|
TW-423-1DW
|
1/2"
|
30~210
|
500
|
1316
|
12
|
|
TW-423-2DW
|
1/2"
|
60~330
|
570
|
1316
|
12
|
|
TW-424-5DW
|
1/2"
|
10~60
|
420
|
1316
|
12
|
|
TW-423-6DW
|
1/2"
|
10~110
|
475
|
1316
|
12
|

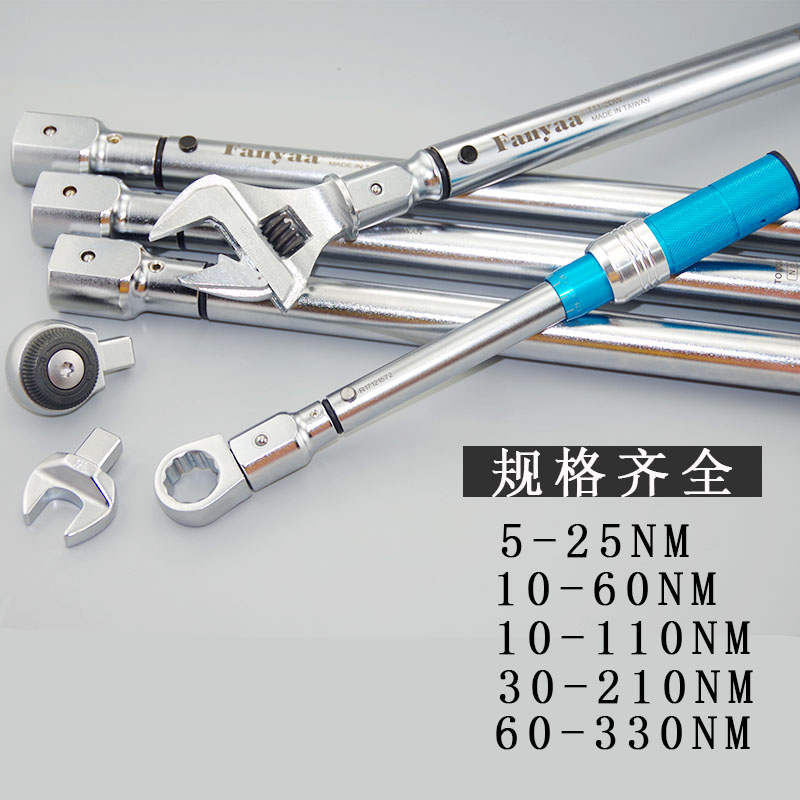

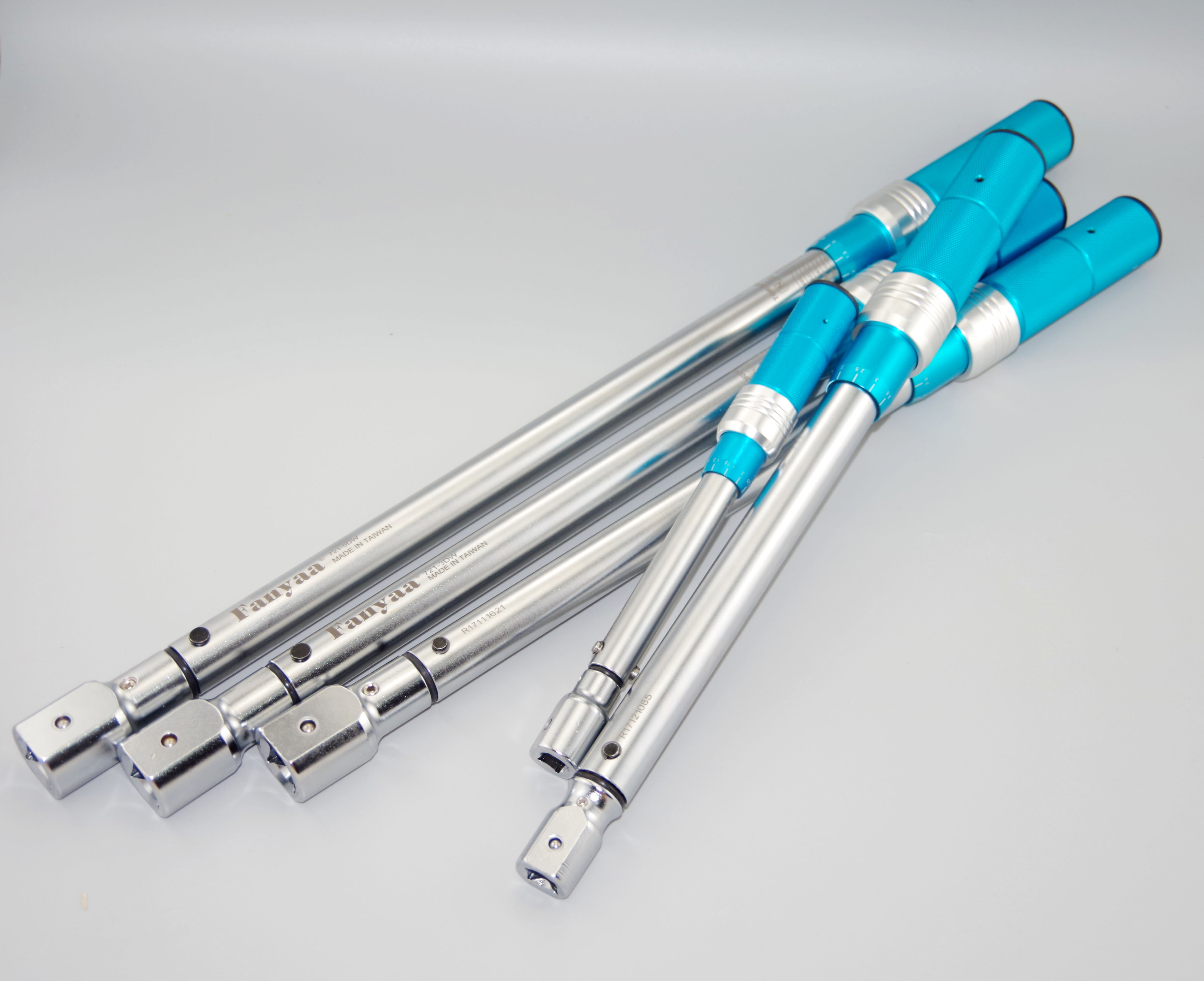

专业级可换头扭力扳手
|
型号
|
接口尺寸
|
扭力范围
|
L(mm)
|
g
|
把/箱
|
|
Nm
|
|
TW-711-1DW
|
9*12
|
5~25
|
240
|
380
|
24
|
|
TW-711-2DW
|
9*12
|
10~60
|
420
|
595
|
24
|
|
TW-711-3DW
|
9*12
|
10~110
|
475
|
830
|
24
|
|
TW-721-3DW
|
14*18
|
30~210
|
500
|
1316
|
12
|
|
TW-721-5DW
|
14*18
|
60~330
|
570
|
1316
|
12
|
|
TW-721-1DW
|
14*18
|
10~60
|
420
|
1316
|
12
|
|
TW-721-2DW
|
14*18
|
10~110
|
475
|
1316
|
12
|
备注：扳手头需要另外购买，扳手头规格参数：扳手交换头
|
【使用方法】
1、根据工件所需扭矩值要求，确定预设扭矩值。
2、预设扭矩值时，将扳手拉出后部六角，调节标尺主刻度线和微分刻度线数值至所需扭矩值。调节好后，放回即可。
3、在扳手方榫上装上相应规格套筒，并套住紧固件，再在手柄上缓慢用力。施加外力时必须按标明的箭头方向。当拧紧到发出信号“卡嗒”（click）的一声（已达到预设扭矩值），停止加力。一次作业完毕。
4、大规格扭矩扳手使用时，可外加接长套杆以便操作省力。
5、如长期不用，调节标尺刻线退至扭矩最小数值处。 |
【注意事项】
1、使用时不能用力过猛，不能超载扭矩范围使用，发出讯号后，应及时解除作用力。
2、扳手应轻拿轻放，不得代替榔头敲打。
3、存放在干燥处，以免日久锈蚀。
4、大规格扭矩扳手，采用加力杆，操作时与扳手手柄联接使工作省力。 |
|
